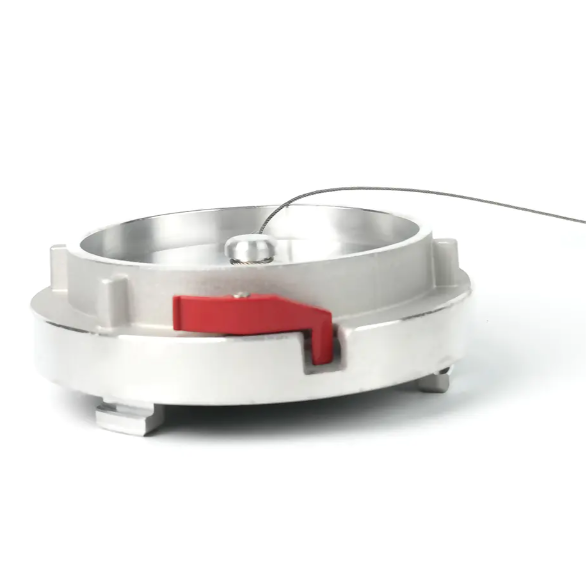

স্টর্জ লকিং ব্ল্যাঙ্ক ক্যাপ কী?

ক স্টর্জ লকিং ব্ল্যাঙ্ক ক্যাপ স্টর্জ-সামঞ্জস্যপূর্ণ পাইপ, ভালভ এবং পায়ের পাতার মোজাবিশেষ এর স্রাব বা স্তন্যপান প্রান্ত বন্ধ সিল করার জন্য ডিজাইন করা একটি বিশেষ শিল্প চাপ ফিটিং। স্ট্যান্ডার্ড স্টর্জ ক্যাপগুলির বিপরীতে, "লকিং" ভেরিয়েন্টে একটি যান্ত্রিক ল্যাচ বা সুরক্ষা লক প্রক্রিয়া অন্তর্ভুক্ত করা হয় - প্রায়শই একটি স্প্রিং-লোডেড পিন বা একটি টুইস্ট-লক স্লাইডার - যা উচ্চ-ফ্রিকোয়েন্সি কম্পন, পায়ের পাতার মোজাবিশেষ টর্ক বা আকস্মিক চাপ বৃদ্ধির কারণে দুর্ঘটনাক্রমে সংযোগ বিচ্ছিন্ন হতে বাধা দেয়। এটি তরল সরবরাহ ব্যবস্থায় একটি প্রাথমিক নিরাপত্তা বাধা হিসাবে কাজ করে, এটি নিশ্চিত করে যে অব্যবহৃত পোর্টগুলি কঠোর অপারেটিং অবস্থার অধীনে বায়ুরোধী এবং জলরোধী থাকে।

একটি স্টর্জ কাপলিং এর মৌলিক নকশা হল "যৌনহীন", যার অর্থ সংযোগের উভয় প্রান্ত অভিন্ন। এটি পুরুষ এবং মহিলা থ্রেড মেলানোর প্রয়োজনীয়তা দূর করে, জরুরী পরিস্থিতিতে স্থাপনার গতি বাড়িয়ে দেয়। একটি ফাঁকা ক্যাপ কার্যকরভাবে এই সিস্টেমের "টার্মিনাল" পয়েন্ট হিসাবে কাজ করে। যখন লকিং মেকানিজম নিযুক্ত থাকে, তখন ম্যানুয়াল হস্তক্ষেপ ছাড়া ক্যাপটি ঘোরানো বা সরানো যায় না, একটি প্রদান করে নিরাপত্তার অপরিহার্য স্তর পাবলিক অবকাঠামো এবং উচ্চ চাপ শিল্প পরিবেশে.

মূল নকশা এবং যান্ত্রিক উপাদান

a এর কার্যকারিতা বোঝার জন্য স্টর্জ লকিং ফাঁকা ক্যাপ , একজনকে অবশ্যই এর কাঠামোগত শারীরস্থান পরীক্ষা করতে হবে। ক্যাপটি সাধারণত নকল বা উচ্চ-শক্তির উপকরণ থেকে ঢালাই করা হয় এবং এতে বেশ কয়েকটি গুরুত্বপূর্ণ উপাদান থাকে যা সীল বজায় রাখার জন্য একত্রে কাজ করে।

লগ সিস্টেম

"লাগস" হল ইন্টারলকিং হুক যা স্টোরজ সংযোগকে সংজ্ঞায়িত করে। একটি ফাঁকা টুপিতে, এই লগগুলি গ্রহনকারী কাপলিং এর খাঁজে স্লাইড করার জন্য নির্ভুলভাবে মেশিনযুক্ত। লগ্গের মধ্যে দূরত্ব—যা নামে পরিচিত KA দূরত্ব বা লগ দূরত্ব -প্রাথমিক সাইজিং মেট্রিক। উদাহরণ স্বরূপ, একটি 65 মিমি স্টর্জ ক্যাপ অবশ্যই সংশ্লিষ্ট ভালভের সাথে মানানসই KA দূরত্ব (সাধারণত 81 মিমি) থাকতে হবে।

লকিং মেকানিজম

"লকিং" বৈশিষ্ট্যটি এই ক্যাপটিকে স্ট্যান্ডার্ড সংস্করণ থেকে আলাদা করে। এটি সাধারণত একটি নিয়ে গঠিত বসন্ত-প্রচলিত ধাতু ল্যাচ বাইরের রিমে অবস্থিত। একবার ক্যাপটি লক করা অবস্থানে (সাধারণত একটি 90-ডিগ্রি টার্ন) পেঁচানো হলে, ল্যাচটি প্রাপ্তি কাপলিং-এ একটি খাঁজে ক্লিক করে। এটি পাল্টা ঘূর্ণন প্রতিরোধ করে। উচ্চ-কম্পন পরিবেশে, যেমন একটি চলমান অগ্নিযন্ত্রে বা ভারী শিল্প পাম্পের কাছাকাছি, এই লকটি সময়ের সাথে সাথে ক্যাপটিকে কম্পিত হতে বাধা দেয়।

সিলিং gaskets

ক্যাপের মুখের ভিতরে একটি ভারী-শুল্ক গ্যাসকেট বসে আছে। উদ্দেশ্যযুক্ত ব্যবহারের উপর নির্ভর করে, এই গ্যাসকেটগুলি বিভিন্ন ইলাস্টোমার থেকে তৈরি করা হয়:

• নাইট্রিল (এনবিআর): জল এবং তেল অ্যাপ্লিকেশনের জন্য মান, পরতে চমৎকার প্রতিরোধের প্রস্তাব.
• ভিটন (FKM): উচ্চ-তাপমাত্রা বা রাসায়নিক-ভারী পরিবেশের জন্য ব্যবহৃত হয়।
• EPDM: UV এবং ওজোন অবক্ষয়ের প্রতিরোধের কারণে বহিরঙ্গন ব্যবহারের জন্য পছন্দ করা হয়।

প্রযুক্তিগত বিশেষ উল্লেখ এবং আকার মান

স্টর্জ লকিং ফাঁকা ক্যাপs বিনিময়যোগ্যতা নিশ্চিত করার জন্য কঠোর আন্তর্জাতিক মান অনুযায়ী নির্মিত হয়. সবচেয়ে সাধারণ মান অনুসরণ করা হয় DIN (জার্মান ইনস্টিটিউট ফর স্ট্যান্ডার্ডাইজেশন) এবং বিভিন্ন ইউরোপীয় অগ্নি নিরাপত্তা কোড. সাইজিংয়ের সঠিকতা অত্যাবশ্যক; KA দূরত্বের মধ্যে এমনকি কয়েক মিলিমিটারের অমিল ক্যাপটিকে অকেজো করে দেবে।

আধুনিক অবকাঠামোতে সমালোচনামূলক অ্যাপ্লিকেশন

লকিং ফাঁকা ক্যাপ ব্যবহার করা বাধ্যতামূলক করা হয়েছে বেশ কয়েকটি সেক্টরে যেখানে তরল নিয়ন্ত্রণের ব্যর্থতা বিপর্যয়কর সম্পত্তির ক্ষতি বা পরিবেশগত বিপদের কারণ হতে পারে।

অগ্নিনির্বাপক এবং স্ট্যান্ডপাইপ সিস্টেম

ফায়ার ডিপার্টমেন্ট ভবনের বাইরের দিকে ফায়ার ডিপার্টমেন্ট কানেকশন (FDC) রক্ষা করতে এই ক্যাপগুলি ব্যবহার করে। একটি লকিং ক্যাপ ছাড়া, ধ্বংসাবশেষ, বাসা বাঁধতে থাকা পোকামাকড় বা ভাঙাচোরা জলপথে বাধা দিতে পারে। যখন আগুন লাগে, তখন দমকলকর্মীরা অবশ্যই বিশ্বাস করতে সক্ষম হবেন যে খাঁড়িটি পরিষ্কার। দ লকিং মেকানিজম নিশ্চিত করে যে ক্যাপটি যথাস্থানে থাকবে উচ্চ-ট্র্যাফিক শহুরে পরিবেশ থাকা সত্ত্বেও যেখানে স্ট্যান্ডার্ড ক্যাপগুলির সাথে বিকৃত হতে পারে।

বাল্ক পাউডার এবং দানাদার পরিবহন

গুঁড়ো (যেমন সিমেন্ট, ময়দা, বা প্লাস্টিকের বড়ি) বায়ুসংক্রান্ত পরিবহণে স্টর্জ ফিটিং সর্বব্যাপী। পরিবহনের সময়, গাড়ির কম্পনের কারণে নন-লকিং ফিটিংগুলি আলগা হতে পারে। একটি লকিং ফাঁকা ক্যাপ শুষ্ক বাল্ক উপকরণের দুর্ঘটনাজনিত স্রাব প্রতিরোধ করে, যা অপারেটরদের জন্য আর্থিক ক্ষতি এবং শ্বাসকষ্ট উভয়ই হতে পারে।

বর্জ্য জল এবং স্তন্যপান ব্যবস্থাপনা

ভ্যাকুয়াম ট্রাক এবং স্যুয়ারেজ ট্রিটমেন্ট প্ল্যান্টগুলি সাকশন ইনলেটগুলি সিল করার জন্য স্টর্জ ফাঁকা ক্যাপগুলি ব্যবহার করে। কারণ এই সিস্টেমগুলি প্রায়ই নেতিবাচক চাপের অধীনে কাজ করে, গ্যাসকেট সিলের অখণ্ডতা পাম্প cavitation প্রতিরোধ সর্বোপরি. লকিং পিন নিশ্চিত করে যে ক্যাপটি পুরোপুরি কেন্দ্রীভূত থাকে এবং সীলের বিপরীতে সংকুচিত থাকে, ভ্যাকুয়াম বজায় রাখে।

উপাদান বিজ্ঞান এবং স্থায়িত্ব ফ্যাক্টর

একটি জন্য উপাদান পছন্দ স্টর্জ লকিং ফাঁকা ক্যাপ এটি বসবাস করবে পরিবেশ দ্বারা নির্ধারিত হয়. ভুল সংকর ধাতু ব্যবহার করলে চাপে গ্যালভানিক ক্ষয় বা যান্ত্রিক ব্যর্থতা হতে পারে।

1. নকল অ্যালুমিনিয়াম: এটি সবচেয়ে সাধারণ উপাদান। ফোর্জিং ঢালাইয়ের তুলনায় একটি উচ্চতর শস্য কাঠামো প্রদান করে, যা ক্যাপটিকে সহ্য করতে দেয় 16 বার পর্যন্ত কাজের চাপ (232 PSI) ফাটল ছাড়া। বেশিরভাগই জারণ রোধ করার জন্য হার্ড-অ্যানোডাইজড।
2. স্টেইনলেস স্টীল (316 গ্রেড): সামুদ্রিক পরিবেশ বা রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদের জন্য অপরিহার্য। স্টেইনলেস স্টীল স্টর্জ ক্যাপগুলি লবণ-জলের ক্ষয় প্রতিরোধ করে এবং প্রায়শই "অ্যাসিড-পরিষেবা" কনফিগারেশনে ব্যবহৃত হয় যেখানে আক্রমনাত্মক ক্লিনিং এজেন্ট উপস্থিত থাকে।
3. পিতল/বন্দুকধাতু: ভূগর্ভস্থ খনন বা বিস্ফোরক বায়ুমণ্ডলে (ATEX জোন) পছন্দ করা হয় কারণ তারা "অ-স্পর্কিং" ধাতু। যদি একটি পিতলের টুপি ফেলে দেওয়া হয় বা আঘাত করা হয়, তাহলে এটি একটি স্পার্ক তৈরি করার সম্ভাবনা নেই যা দাহ্য গ্যাসগুলিকে জ্বালাতে পারে।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ প্রোটোকল

একটি Storz লকিং ফাঁকা ক্যাপ সঠিকভাবে তার কার্য সম্পাদন করে তা নিশ্চিত করতে, সঠিক ইনস্টলেশন এবং পুনরাবৃত্ত রক্ষণাবেক্ষণ প্রয়োজন। একটি অনুপযুক্তভাবে উপবিষ্ট ক্যাপ উচ্চ চাপের মধ্যে একটি প্রক্ষিপ্ত ঝুঁকি।

ইনস্টলেশন পদক্ষেপ

1. ফাটল, গ্রিট বা সমতল দাগের জন্য গ্যাসকেট পরিদর্শন করুন। 2. স্থির কাপলিং এর স্লটগুলির সাথে ফাঁকা ক্যাপের লগগুলি সারিবদ্ধ করুন। 3. দৃঢ়ভাবে ধাক্কা দিন এবং ক্যাপটিকে ঘড়ির কাঁটার দিকে ঘোরান৷ 4. পর্যন্ত ঘূর্ণন চালিয়ে যান লকিং পিন "ক্লিক" অথবা লকিং স্লাইডার নিযুক্ত হয়। 5. রিলিজ ক্যাচকে বিষণ্ণ না করে ক্যাপটি বিপরীত দিকে ঘুরতে পারে না তা নিশ্চিত করতে একটি "পুল ব্যাক" পরীক্ষা করুন৷

রক্ষণাবেক্ষণ চেকলিস্ট

• মাসিক পরিদর্শন: নিরাপত্তা চেইনের উপস্থিতি যাচাই করুন (যা সংযোগ বিচ্ছিন্ন হলে ক্যাপটি হারিয়ে যাওয়া থেকে বাধা দেয়)।
• তৈলাক্তকরণ: হার্ড ওয়াটার থেকে মিনারেল জমা হওয়ার কারণে লকিং পিন এবং লগের উপরিভাগে একটি ফুড-গ্রেড সিলিকন স্প্রে ব্যবহার করুন।
• গ্যাসকেট প্রতিস্থাপন: gaskets প্রতিস্থাপন করা উচিত 2 থেকে 5 বছর , অথবা অবিলম্বে যদি তারা শক্ত হওয়ার লক্ষণ দেখায় (সংকোচন সেট)।

নিরাপত্তা চেইন ভূমিকা

বেশিরভাগ স্টর্জ লকিং খালি ক্যাপগুলি একটি ভারী-শুল্ক গ্যালভানাইজড বা স্টেইনলেস স্টিলের চেইন দিয়ে সজ্জিত। এটি শুধুমাত্র একটি সুবিধার বৈশিষ্ট্য নয়; এটি একটি নিরাপত্তা এবং অপারেশনাল প্রয়োজনীয়তা। পৌরসভার অগ্নিনির্বাপণে, চেইনের অনুপস্থিতির কারণে প্রায়ই ক্যাপগুলি ভুল জায়গায় বা চুরি হয়ে যায়, যার ফলে হাইড্রেন্ট বা স্ট্যান্ডপাইপ ব্লকেজের ঝুঁকিতে পড়ে। চেইন সাধারণত হয় দৈর্ঘ্য 300 মিমি থেকে 500 মিমি এবং হেভি-ডিউটি রিং এর মাধ্যমে ভালভ বা পাইপের প্রধান অংশে নোঙর করা হয়। এটি নিশ্চিত করে যে লকিং ক্যাপ সর্বদা ব্যবহারের পরে অবিলম্বে পুনরায় সিল করার জন্য উপলব্ধ।

সুবিধার সারাংশ

সংক্ষেপে, দ স্টর্জ লকিং ফাঁকা ক্যাপ Storz দ্রুত-সংযোগ মান ব্যবহার করে যে কোনো সিস্টেমের জন্য একটি গুরুত্বপূর্ণ উপাদান। এর প্রাথমিক সুবিধার মধ্যে রয়েছে:

• কম্পন প্রতিরোধের: যান্ত্রিক লক উচ্চ চাপের পরিবেশে দুর্ঘটনাজনিত ডিকপলিং প্রতিরোধ করে।
• ফুটো প্রতিরোধ: উচ্চ-সংকোচন গ্যাসকেট 16 বার পর্যন্ত চাপে শূন্য-লিকেজ নিশ্চিত করে।
• অপারেশনাল দক্ষতা: লিঙ্গহীন নকশা থ্রেড অভিযোজন সম্পর্কে চিন্তা না করে দ্রুত সংযোগ/বিচ্ছিন্ন করার অনুমতি দেয়।
• স্থায়িত্ব: কvailable in various alloys to combat corrosion, wear, and mechanical impact.

একটি শহরের অগ্নি সুরক্ষা অবকাঠামো রক্ষা বা ভ্যাকুয়াম ট্যাঙ্কার সিল করা হোক না কেন, ফাঁকা ক্যাপ লক করা নিরাপদ, নির্ভরযোগ্য তরল সমাপ্তির জন্য স্বর্ণের মান হিসেবে রয়ে গেছে।
