কি ধরনের Storz কাপলিং আছে?

স্টর্জ কাপলিংস (সাধারণত ক্যাম লক কাপলিং বা জার্মান কুইক কাপলিং নামেও পরিচিত) হল দ্রুত-সংযুক্ত কাপলিংগুলি তাদের সহজ অপারেশন, নির্ভরযোগ্য সংযোগ এবং উচ্চ বিনিময়যোগ্যতার কারণে আগুন সুরক্ষা, জল চিকিত্সা, রাসায়নিক, কৃষি এবং শিল্প তরল পরিবহন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। তারা দুটি অভিন্ন নখর-টাইপ ফিটিং নিয়ে গঠিত যেগুলি অতিরিক্ত লকিং প্রক্রিয়ার প্রয়োজন ছাড়াই, কার্যকারিতা এবং নিরাপত্তাকে ব্যাপকভাবে উন্নত করে কেবল সন্নিবেশ এবং ঘূর্ণন (সাধারণত 120° বা 90°) দ্বারা একটি সিলযুক্ত সংযোগ অর্জন করে।

স্টর্জ কাপলিং এর শ্রেণীবিভাগ

যদিও মৌলিক নকশা এবং কাজের নীতি স্টর্জ কাপলিং একীভূত—অর্থাৎ, নখর (বা কান) এবং সংশ্লিষ্ট ক্যামের কাঠামোর মাধ্যমে দ্রুত লক করা হয়—তাদের সংযোগের ফর্ম এবং বিভিন্ন তরল পরিবহনের চাহিদা মেটাতে উপকরণ অনুসারে এখনও বিভিন্ন উপায়ে শ্রেণীবদ্ধ করা যেতে পারে।

1. কানেকশন এন্ড দ্বারা শ্রেণীবিভাগ (সবচেয়ে সাধারণ প্রকার)

এটি সবচেয়ে গুরুত্বপূর্ণ শ্রেণীবিন্যাস পদ্ধতি, স্টর্জ কাপলিং কীভাবে অন্যান্য সরঞ্জাম বা পাইপিংয়ের সাথে সংযোগ স্থাপন করে তা নির্ধারণ করে:

স্টর্জ হোস কাপলিং:

অ্যাপ্লিকেশন: সরাসরি সংযোগ করতে ব্যবহৃত স্টর্জ কাপলিং পায়ের পাতার মোজাবিশেষ, শিল্প পায়ের পাতার মোজাবিশেষ, বা কৃষি সেচ পায়ের পাতার মোজাবিশেষ.

বৈশিষ্ট্য: সাধারণত একটি পায়ের পাতার মোজাবিশেষ লেজ (শ্যাঙ্ক) অন্তর্ভুক্ত, একটি বাতা বা ক্লিপ দিয়ে পায়ের পাতার মোজাবিশেষ সুরক্ষিত, এবং তরল সংযোগ সিস্টেমের একটি মূল উপাদান।

স্টর্জ থ্রেডেড কাপলিং:

অ্যাপ্লিকেশন: স্ট্যান্ডার্ড থ্রেড সহ পাইপ, ভালভ বা পাম্পের খাঁড়ি এবং আউটলেটের সাথে স্টর্জ কাপলিং সংযোগ করতে ব্যবহৃত হয়।

প্রকারগুলি: মহিলা থ্রেড এবং পুরুষ থ্রেড কাপলিংয়ে বিভক্ত। সাধারণ থ্রেড স্ট্যান্ডার্ডের মধ্যে রয়েছে BSP, NPT, ইত্যাদি। এই ধরনের দ্রুত রূপান্তর এবং সিস্টেম ইন্টিগ্রেশন সক্ষম করার চাবিকাঠি।

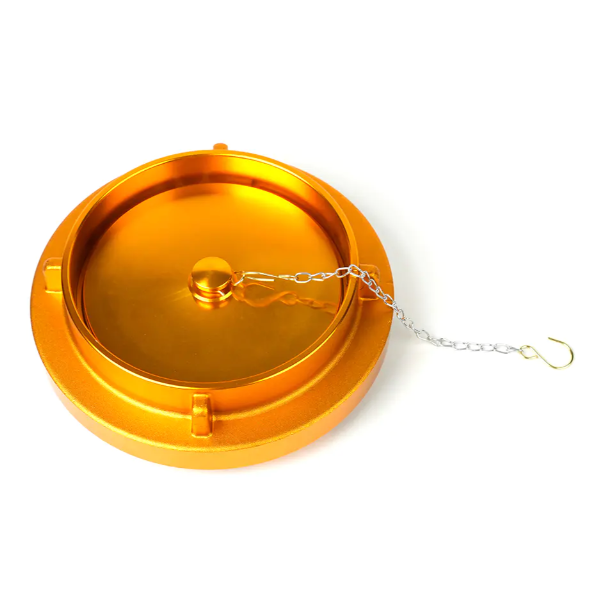

স্টর্জ ব্ল্যাঙ্ক ক্যাপ/প্লাগ:

অ্যাপ্লিকেশন: অব্যবহৃত সীল ব্যবহৃত স্টর্জ কাপলিং আউটলেট বা পায়ের পাতার মোজাবিশেষ প্রান্ত তরল সিস্টেমে প্রবেশ করা থেকে তরল ফুটো বা দূষক রোধ করতে.

বৈশিষ্ট্য: নির্ভরযোগ্য sealing কর্মক্ষমতা জন্য একটি sealing রিং দিয়ে সজ্জিত.

2. উপাদান দ্বারা শ্রেণীবিভাগ

স্টর্জ কাপলিংগুলির জারা প্রতিরোধ এবং স্থায়িত্ব মূলত তাদের উত্পাদন সামগ্রীর উপর নির্ভর করে, যা নির্দিষ্ট মিডিয়াতে তাদের প্রয়োগকে সরাসরি প্রভাবিত করে:

অ্যালুমিনিয়াম খাদ স্টর্জ কাপলিংস:

বৈশিষ্ট্য: লাইটওয়েট, খরচ কার্যকর, এবং ভাল জারা প্রতিরোধের সঙ্গে.

অ্যাপ্লিকেশন: সাধারণত অগ্নিনির্বাপক সরঞ্জাম, জল চিকিত্সা, এবং সাধারণ শিল্প তরল পরিবহনে পাওয়া যায়।

পিতল/ব্রোঞ্জ স্টর্জ কাপলিং:

বৈশিষ্ট্য: উচ্চ শক্তি, জারা প্রতিরোধের, উচ্চ তাপমাত্রা প্রতিরোধের, এবং স্পার্ক প্রতিরোধের.

অ্যাপ্লিকেশন: সামুদ্রিক পরিবেশ, তেল ও গ্যাস শিল্প এবং উচ্চতর স্থায়িত্ব প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত।

স্টেইনলেস স্টীল স্টর্জ কাপলিংস:

বৈশিষ্ট্য: চমৎকার রাসায়নিক জারা প্রতিরোধের এবং উচ্চ শক্তি.

অ্যাপ্লিকেশন: স্বাস্থ্যবিধি এবং মিডিয়া সামঞ্জস্যের জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা সহ শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, যেমন রাসায়নিক, খাদ্য প্রক্রিয়াকরণ এবং ফার্মাসিউটিক্যাল।

স্টর্জ কাপলিংs made of polypropylene (PP) or nylon and other plastics:

বৈশিষ্ট্য: অত্যন্ত লাইটওয়েট, চমৎকার রাসায়নিক প্রতিরোধের, এবং কম খরচে.

অ্যাপ্লিকেশন: কৃষি সেচ, কম চাপ জল চিকিত্সা, এবং নির্দিষ্ট বিশেষ রাসায়নিক পরিবহন.

স্পেসিফিকেশন এবং বিনিময়যোগ্যতা

স্টর্জ কাপলিং এর একটি প্রধান বৈশিষ্ট্য হল তাদের বিনিময়যোগ্যতা। তাদের স্পেসিফিকেশন পাইপের ব্যাস দ্বারা নির্ধারিত হয় না, কিন্তু লগ স্পেসিং (বা ক্যাম স্পেসিং) দ্বারা নির্ধারিত হয়। যতক্ষণ পর্যন্ত লগের ব্যবধান একই থাকে, ততক্ষণ বিভিন্ন নির্মাতার স্টর্জ কাপলিং এবং বিভিন্ন প্রান্তের প্রকারের সাথে (যেমন পায়ের পাতার মোজাবিশেষ ফিটিং এবং প্লাগ) আন্তঃসংযুক্ত হতে পারে।

সাধারণ নখর ব্যবধান অন্তর্ভুক্ত:

• 52 মিমি (D আকার, DN25/DN32 পায়ের পাতার মোজাবিশেষ জন্য)
• 66 মিমি (সি আকার, DN38/DN50 পায়ের পাতার মোজাবিশেষ জন্য)
• 89 মিমি (B আকার, DN65 পায়ের পাতার মোজাবিশেষ জন্য)
• 133 মিমি (A আকার, DN100/DN110 পায়ের পাতার মোজাবিশেষ জন্য)



উপযুক্ত স্টর্জ কাপলিং নির্বাচন করতে, আন্তঃসংযোগ নিশ্চিত করতে প্রথমে প্রয়োজনীয় আকার (নঞ্জার ব্যবধান) নির্ধারণ করুন। দ্বিতীয়ত, পরিবাহিত মাধ্যমের বৈশিষ্ট্য, চাপ এবং তাপমাত্রার উপর ভিত্তি করে, সবচেয়ে উপযুক্ত উপাদান নির্বাচন করুন (যেমন, অ্যালুমিনিয়াম, স্টেইনলেস স্টিল) এবং সংযোগের ধরন (যেমন, পায়ের পাতার মোজাবিশেষ বা থ্রেড)। জরুরী অগ্নি সংযোগ বা দৈনন্দিন শিল্প তরল নিয়ন্ত্রণের জন্যই হোক না কেন, স্টর্জ কাপলিংগুলি দক্ষ এবং নিরাপদ সংযোগ অর্জনের জন্য আদর্শ৷
